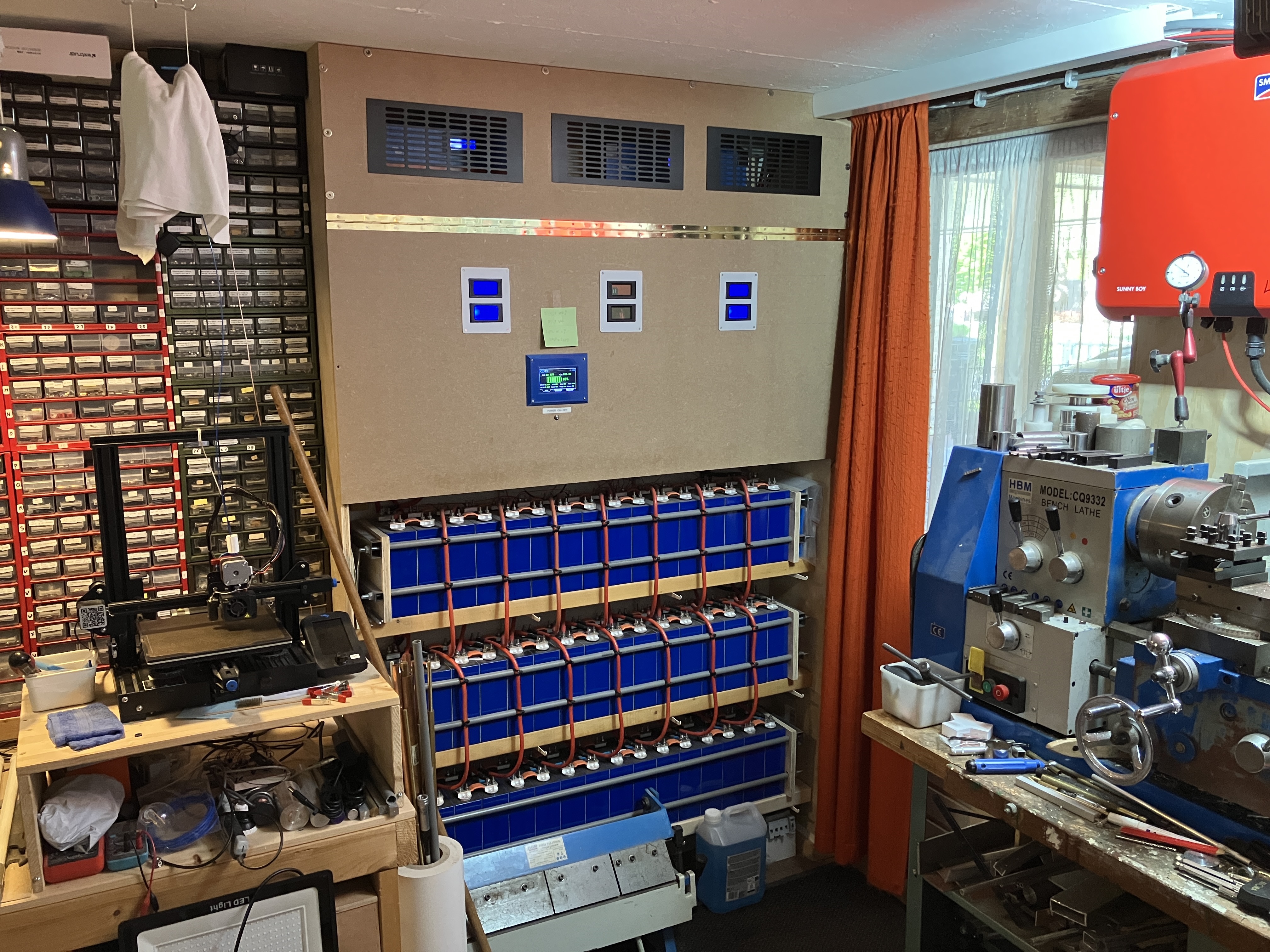

Off Grid energie voorziening 50 KWh

Onder staan 48 LiFePO4 (Litiumijzeroxide) accu cellen.
deze cellen zijn parallel en serie geschakeld en vormen een accu van 51.2 volt   940 Amp.
de cellen mogen gebruikt worden tussen 2,5volt en 3,65volt.

in praktijk komt het neer op 3,15volt is leeg en 3,45 volt is vol.

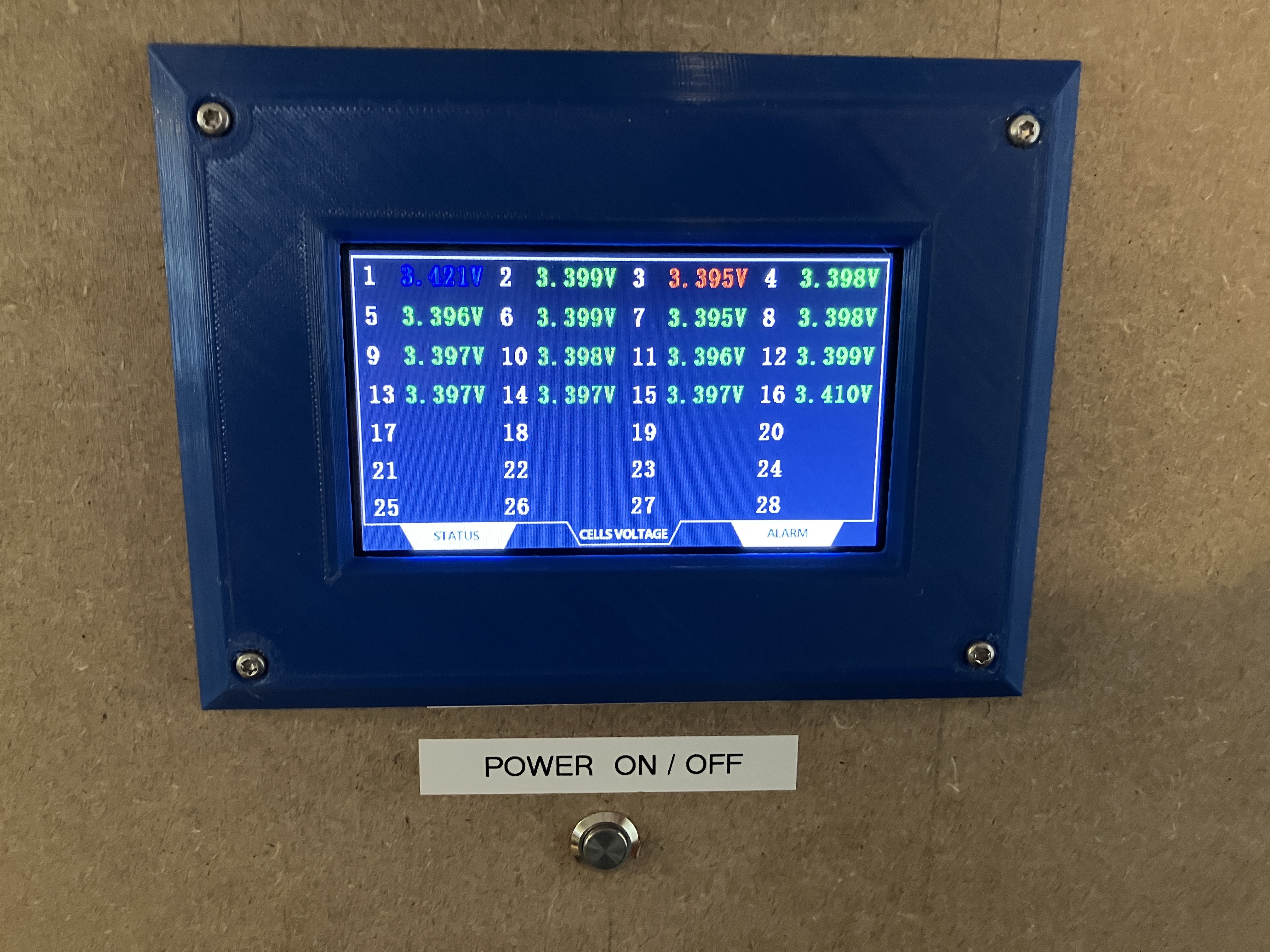

De BMS is om de spanning van de cellen in balans te houden en het geheel te beveiligen tegen
over laden en te diep ontladen als mede temperatuur van de cellen om schade aan de cellen te voorkomen.

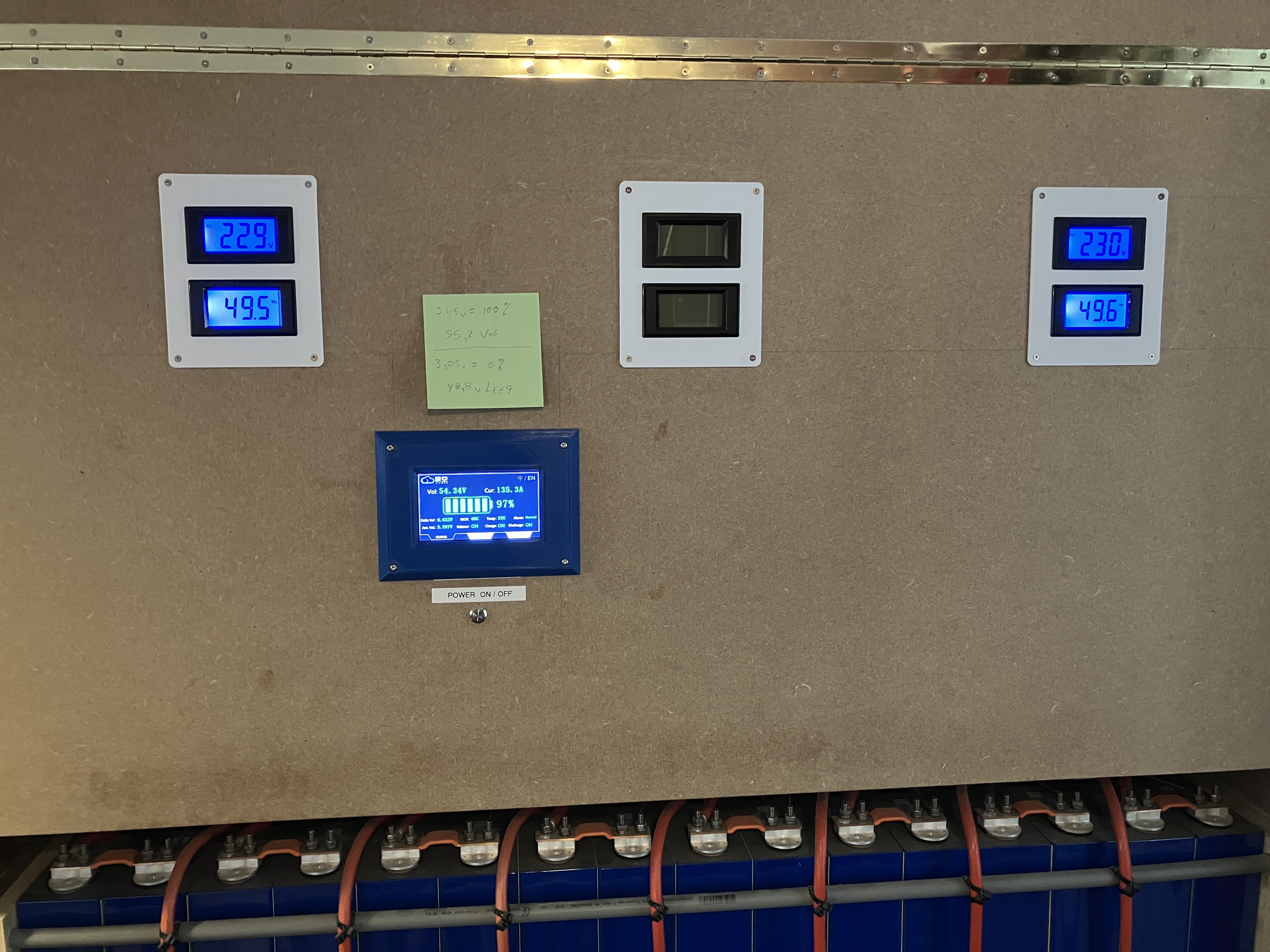

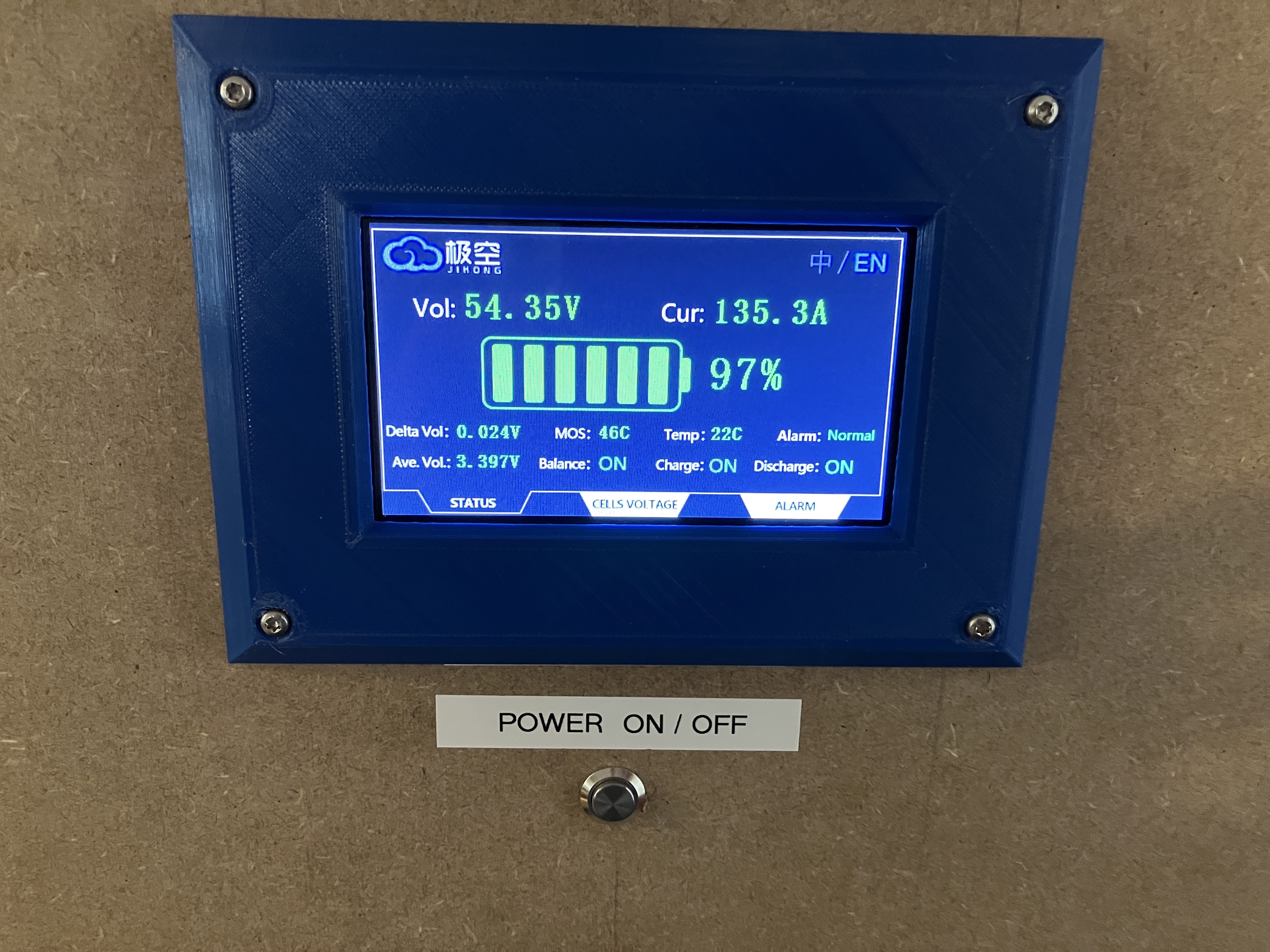

de BMS is voorzien van een scherm om een en ander te kunnen volgen.
via een APP kun je de BMS monitoren en instellen.

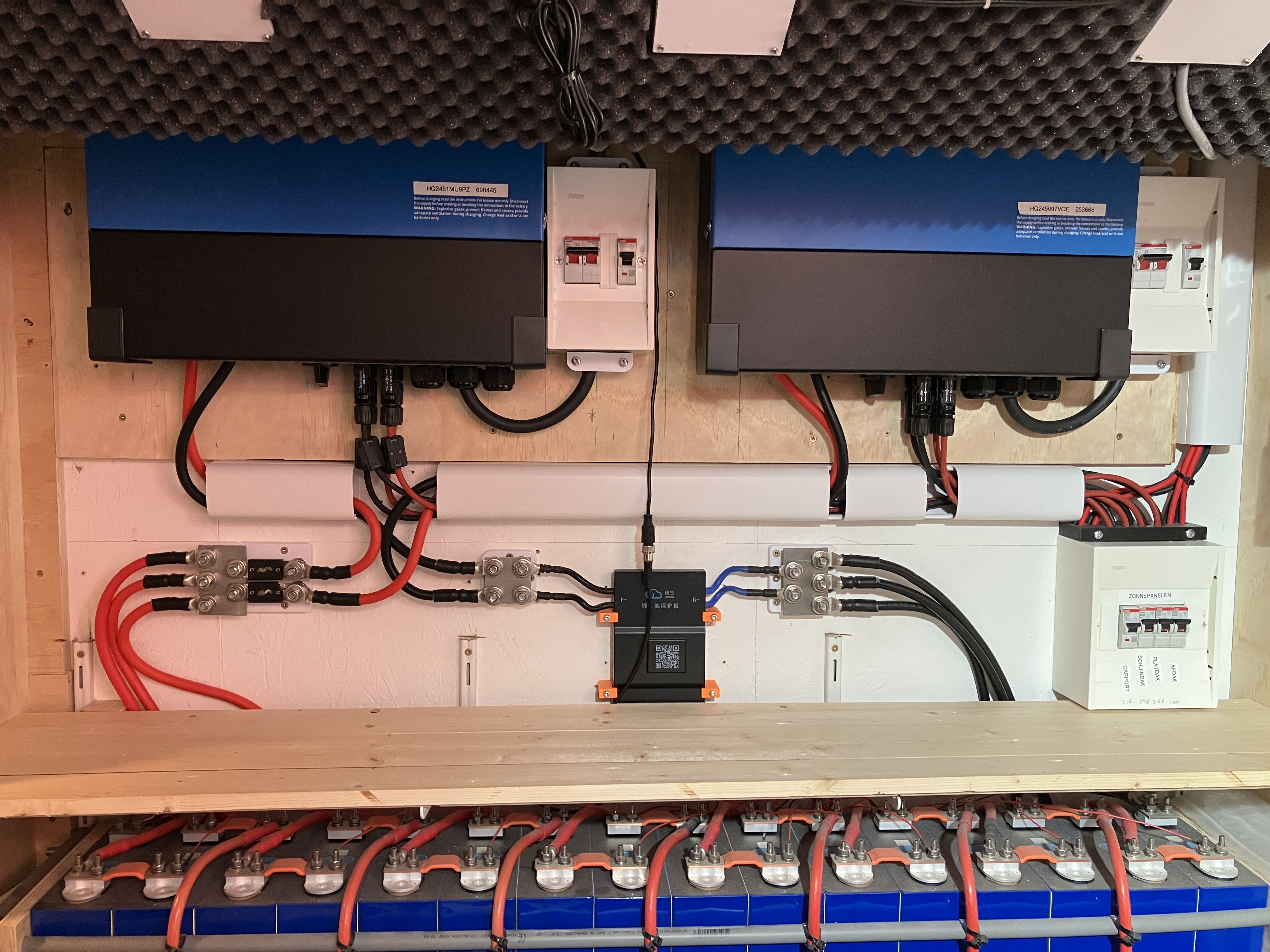

Hier is de BMS te zien, met de oranje beugels in het midden.
de twee blauwe kasten zijn beide zowel de lader / omvormer
en hebben beide een Capaciteit van AC230volt 50Hz 26Amp.
De omvormers zijn via PC off App in te stellen en te monitoren.
Ze vormen GEEN hinder op HF gebied.
rechts onder komen de 32 zonnepanelen binnen.
