Frequentie 1 / 50 MHz | AL Value in µH/1000 turns | |||||||

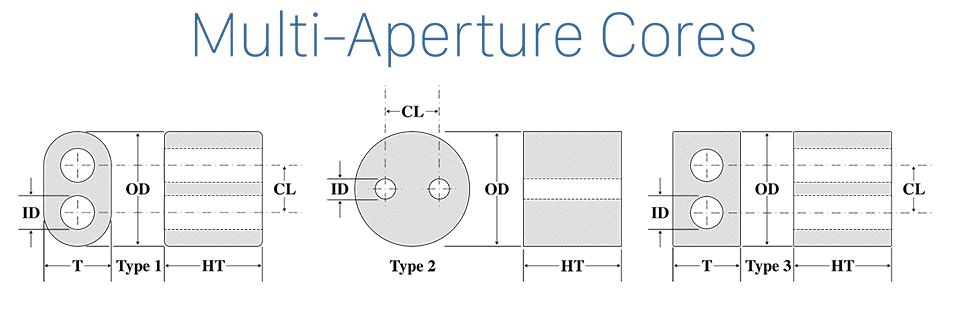

OD (mm) | ID (mm) | HT (mm) | T (mm) | TYPE | AL | |||
BN-43-102 | 23,5 | 3,8 | 13,4 | 13,3 | 1 | |||
BN-43-202 | 23,5 | 3,8 | 14,4 | 13,3 | 1 | |||
BN-43-302 | 7,5 | 3,8 | 10,3 | 13,3 | 1 | |||
BN-43-1502 | 7,5 | 3,8 | 6,6 | 13,3 | 1 | |||
BN-43-2302 | 2,0 | 0,9 | 2,4 | 3,5 | 1 | |||
BN-43-2402 | 4,1 | 1,8 | 6,1 | 7,1 | 1 | |||
BN-43-2702 | 4,1 | 1,8 | 3,1 | 7,0 | 1 | |||
BN-43-3312 | 19,4 | 4,7 | 25,4 | 9,5 | 3 | |||
BN-43-6802 | 13,3 | 3,8 | 27,0 | 7,5 | 1 | |||
BN-43-7051 | 28,7 | 6,4 | 28,7 | 14,2 | 3 | |||
Frequentie 10 / 200 MHz | AL Value in µH/1000 turns | |||||||
OD (mm) | ID (mm) | HT (mm) | T (mm) | TYPE | AL | |||
BN-61-002 | 30,2 | 6,8 | 28,7 | 15,0 | 3 | |||
BN-61-102 | 13,3 | 3,8 | 13,4 | 7,5 | 1 | |||
BN-61-202 | 13,3 | 3,8 | 14,4 | 7,5 | 1 | |||
BN-61-302 | 13,3 | 3,8 | 10,3 | 7,5 | 1 | |||
BN-61-1502 | 13,3 | 3,8 | 6,6 | 7,5 | 1 | |||
BN-61-1702 | 6,4 | 1,3 | 12,0 | 2 | 440 | |||
BN-61-1802 | 6,4 | 1,3 | 6,1 | 2 | 310 | |||
BN-61-2302 | 3,5 | 0,9 | 2,4 | 2,0 | 1 | 60 | ||
BN-61-2402 | 7,1 | 1,8 | 6,1 | 4,1 | 1 | 160 | ||
BN-61-2702 | 4,1 | 1,8 | 3,1 | 7,0 | 1 | |||
BN-61-6802 | 13,3 | 3,8 | 27,0 | 7,5 | 1 | |||
Frequentie 200 / 1000 MHz | AL Value in µH/1000 turns | |||||||
OD (mm) | ID (mm) | HT (mm) | T (mm) | TYPE | AL | |||
BN-67-102 | 13,3 | 3,8 | 13,4 | 7,5 | 1 | |||
BN-67-1502 | 13,3 | 3,8 | 6,6 | 7,5 | 1 | |||
BN-67-2302 | 3,5 | 0,9 | 2,4 | 2,0 | 1 | |||
BN-67-2402 | 7,1 | 1,8 | 6,1 | 4,1 | 1 | |||
BN-67-2702 | 4,1 | 1,8 | 3,1 | 7,0 | 1 | |||
Frequentie 0,2 / 15 MHz | AL Value in µH/1000 turns | |||||||
OD (mm) | ID (mm) | HT (mm) | T (mm) | TYPE | AL | |||
BN-73-202 | 13,3 | 3,8 | 14,4 | 7,5 | 1 | |||
BN-73-302 | 13,3 | 3,8 | 10,3 | 7,5 | 1 | |||
BN-73-1502 | 13,3 | 3,8 | 6,6 | 7,5 | 1 | |||
BN-73-2302 | 3,5 | 0,9 | 2,4 | 2,0 | 1 | |||
BN-73-2402 | 7,1 | 1,8 | 6,1 | 4,1 | 1 | |||
BN-73-2702 | 4,1 | 1,8 | 3,1 | 7,0 | 1 | |||
